Jaki kabel do oświetlenia? Wybór i porady dotyczące instalacji

Co to jest przewód do oświetlenia?

Przewód oświetleniowy to rodzaj elektronicznego kabla, który zasila obwody związane z oświetleniem. Jego odpowiednie działanie oraz bezpieczeństwo mają fundamentalne znaczenie. Musi być dobrany do:

• specyficznych wymagań obciążeniowych,
• warunków otoczenia,
• stabilności instalacji oświetleniowych.

Różnorodność przewodów instalacyjnych – od wzoru po kolor i średnicę – wpływa na ich funkcjonalność. Na przykład, popularnym wyborem jest przewód LED 230V, który jest niezbędny dla efektywnej i trwałej pracy całego systemu oświetleniowego. Ważne jest, aby kabel charakteryzował się odpowiednią:

• odpornością na zmienne warunki atmosferyczne,
• obciążeniem generowanym przez zasilane urządzenia.

Dobrze przemyślany wybór kabla ma bezpośredni wpływ na bezpieczeństwo oraz prawidłowe działanie oświetlenia w danym miejscu.

Jakie są rodzaje przewodów do oświetlenia?

Rodzaje przewodów do oświetlenia można podzielić na różne kategorie. Każdy typ, w zależności od swojego zastosowania oraz wymagań technicznych, charakteryzuje się unikalnymi właściwościami.

• Przewody sztywne, takie jak YDYp, są doskonałe do instalacji podtynkowych, ponieważ gwarantują stabilność i pewne umocowanie,
• Przewody giętkie, na przykład OMY, sprawdzają się w przypadku ruchomych połączeń, gdzie elastyczność jest niezbędna,
• Przewód 3-żyłowy jest najczęściej wykorzystywany w instalacjach oświetleniowych, umożliwiając bezpieczne podłączenie lamp,
• Przewody 4-żyłowe i 5-żyłowe wprowadzają dodatkowe możliwości, takie jak ściemnianie,
• Przewody do taśm LED oraz oświetlenia zewnętrznego muszą być odporne na warunki atmosferyczne, co zazwyczaj zapewnia użycie miedzi.

Wybór odpowiedniego przewodu zgodnego z jego zastosowaniem jest kluczowy dla bezpieczeństwa oraz efektywności całej instalacji.

Jakie są normy dotyczące instalacji oświetleniowych?

Normy dotyczące instalacji oświetleniowych obejmują szereg istotnych wymagań technicznych, których celem jest nie tylko zapewnienie bezpieczeństwa użytkownikom, ale również prawidłowe działanie systemów oświetleniowych. Minimalny przekrój przewodów w obwodach oświetleniowych wynosi 1,5 mm², co umożliwia osiągnięcie optymalnej wydajności i bezpieczeństwa. Zabezpieczenia, takie jak bezpieczniki 10A, są nieodzowne w ochronie instalacji przed ewentualnym przeciążeniem.

Również uziemienie ma kluczowe znaczenie, gdyż znacząco redukuje ryzyko porażenia prądem. Przewody ochronne muszą być starannie zainstalowane, aby spełniały wymogi bezpieczeństwa.

Osobnym zagadnieniem są instalacje na zewnątrz, gdzie:

• odporność na wilgoć,
• różnorodne warunki atmosferyczne.

Stosowanie przewodów odpornych na czynniki zewnętrzne to konieczność. Napięcie przewodów powinno być dostosowane do specyfikacji systemu, a użycie materiałów wysokiej jakości, takich jak miedź, zapewnia nie tylko lepsze przewodnictwo, ale także znaczną trwałość instalacji. Przestrzeganie tych norm jest niezwykle istotne, ponieważ przyczynia się do minimalizacji ryzyka awarii oraz zwiększa efektywność całego systemu oświetleniowego.

Dlaczego grubość kabla ma znaczenie?

Grubość kabla, znana również jako przekrój przewodu, odgrywa niezwykle istotną rolę w instalacjach elektrycznych, w tym w systemach oświetleniowych. Odpowiedni dobór grubości wpływa na jego zdolność do efektywnego przenoszenia prądu, co jest kluczowe dla zapewnienia bezpieczeństwa. Użycie przewodu o niewłaściwym przekroju może prowadzić do jego przegrzewania, co z kolei zwiększa ryzyko pożaru.

Na przykład, w obwodach z dużym obciążeniem, kabel o zbyt małym przekroju:

• może ulec uszkodzeniu,
• może wywołać pożar z powodu wysokiej temperatury.

Przed przystąpieniem do instalacji elektrycznej warto uwzględnić maksymalny planowany prąd oraz moc lamp, które mają być podłączone do systemu. Wybór odpowiedniej grubości kabla zależy od jego przeznaczenia oraz natężenia prądu, które będzie musiał prowadzić. W typowych instalacjach oświetleniowych najczęściej stosowane napięcia wynoszą 230V. W takich warunkach minimalny przekrój przewodu powinien wynosić przynajmniej 1,5 mm², co zagwarantuje bezpieczeństwo w domu.

W sytuacjach z większymi obciążeniami, przykładowo w oświetleniu hal, warto rozważyć użycie kabelków o większym przekroju, takich jak 2,5 mm². W ten sposób można utrzymać odpowiednią obciążalność i bezpieczeństwo użytkowania. Starannie dobrany kabel nie tylko zmniejsza ryzyko awarii, ale także pozytywnie wpływa na efektywność całego systemu elektrycznego. Dlatego ważne jest, aby dokładnie przemyśleć wybór przekroju przewodu, co pozwoli zminimalizować ryzyko pożaru i zapewnić długotrwałe oraz bezproblemowe działanie systemu oświetleniowego.

Jakie obciążenie może wytrzymać kabel do oświetlenia?

Obciążenie, jakie kabel do oświetlenia może znieść, jest uzależnione od kilku kluczowych elementów. Ważne są tu zarówno przekrój przewodu, jak i jego materiał, którym w większości przypadków jest miedź, oraz sposób izolacji. W obwodach oświetleniowych zazwyczaj stosuje się przewody o przekroju 1,5 mm². W przypadku gniazdek elektrycznych zaleca się natomiast minimalny przekrój wynoszący 2,5 mm², co pozwala na zwiększenie długotrwałej obciążalności.

Istotnym czynnikiem jest także napięcie, które może wytrzymać kabel, a dla instalacji oświetleniowych standardem jest 230V. Na przykład miedziany przewód o przekroju 1,5 mm² może bezpiecznie przewodzić prąd o natężeniu sięgającym około 10 A, co odpowiada mocy wynoszącej około 2300 W przy 230V. W konstrukcjach wymagających większej mocy, takich jak instalacje w halach produkcyjnych czy w dużych biurach, ważne jest, aby zastosować przewody o większym przekroju, np. 2,5 mm², które potrafią obsłużyć prąd do 16 A.

Odgrywa to istotną rolę w zapewnieniu prawidłowego działania systemu. Również konieczne jest zapewnienie odpowiedniej wentylacji, a także unikanie układania przewodów w miejscach, gdzie mogą być narażone na wysoką temperaturę. W przeciwnym razie może to negatywnie wpłynąć na ich obciążalność. Odpowiednio dobrany kabel nie tylko zapewnia bezpieczeństwo, ale także przyczynia się do efektywności i długotrwałego funkcjonowania całej instalacji elektrycznej.

Jak dobierać przekrój przewodu do instalacji oświetleniowych?

Wybór odpowiedniego przekroju przewodu w instalacjach oświetleniowych ma kluczowe znaczenie dla zapewnienia bezpieczeństwa oraz wydajności systemu. W typowych rozwiązaniach, gdzie moc lamp nie przekracza 2300 W, zazwyczaj stosuje się przewody o przekroju 1,5 mm². Natomiast w przypadku dłuższych tras czy większych obciążeń warto pomyśleć o użyciu przewodów o przekroju 2,5 mm², które mogą przenieść natężenie prądu do 16 A.

Podczas dobierania przekroju warto uwzględnić:

• długość obwodu,
• typ zasilanych lamp,
• charakter urządzeń,
• przewidywane obciążenie.

Każda instalacja zasługuje na indywidualną analizę. W sytuacjach, gdy obwody muszą obsłużyć wyższe moce, minimalny dopuszczalny przekrój wynosi 2,5 mm². Takie podejście pomaga uniknąć ryzyka przegrzewania się przewodów. Dobre dobranie przekroju przewodu nie tylko zwiększa poziom bezpieczeństwa, ale także poprawia efektywność energetyczną systemu. Użycie kabli zgodnych z normami dozoru technicznego zapewnia ich długotrwałe i bezproblemowe użytkowanie.

Ważne jest również, aby unikać sytuacji, w których przewody będą wystawione na działanie wysokich temperatur czy innych niekorzystnych warunków atmosferycznych, ponieważ ma to znaczący wpływ na trwałość i niezawodność całej instalacji.

Jak dobrze dobrać przewód do zasilania lamp?

Wybierając przewód do zasilania lamp, warto wziąć pod uwagę kilka kluczowych elementów. Pierwszym krokiem jest ustalenie mocy lamp, które planujemy podłączyć. W zależności od rodzaju instalacji, zarówno podtynkowej, jak i natynkowej, stosuje się różne przewody. Dla lamp o mocy do 2300 W doskonałym rozwiązaniem będzie przewód YDY PŻ 3×1,5 mm², który umożliwia podłączenie dwóch źródeł światła.

Nie można również zapominać o wilgoci – w miejscach, gdzie jest narażona na kontakt z wodą, konieczne staje się użycie przewodów odpornych na uszkodzenia elektryczne i mechaniczne. Warto także zwrócić uwagę na klasę ochronności lampy, ponieważ lampy w klasie II wymagają specyficznych przewodów, które zapewniają odpowiednie bezpieczeństwo użytkowników.

W tym kontekście, dobrze dobrany przewód ochronny, na przykład 3-żyłowy, znacząco podnosi bezpieczeństwo całej instalacji. Również długość przewodu odgrywa istotną rolę – im jest on dłuższy, tym większy przekrój przewodu będzie konieczny, aby zminimalizować straty napięcia. Świadome podejście do doboru kabla wpływa na bezpieczeństwo oraz efektywność systemu oświetleniowego.

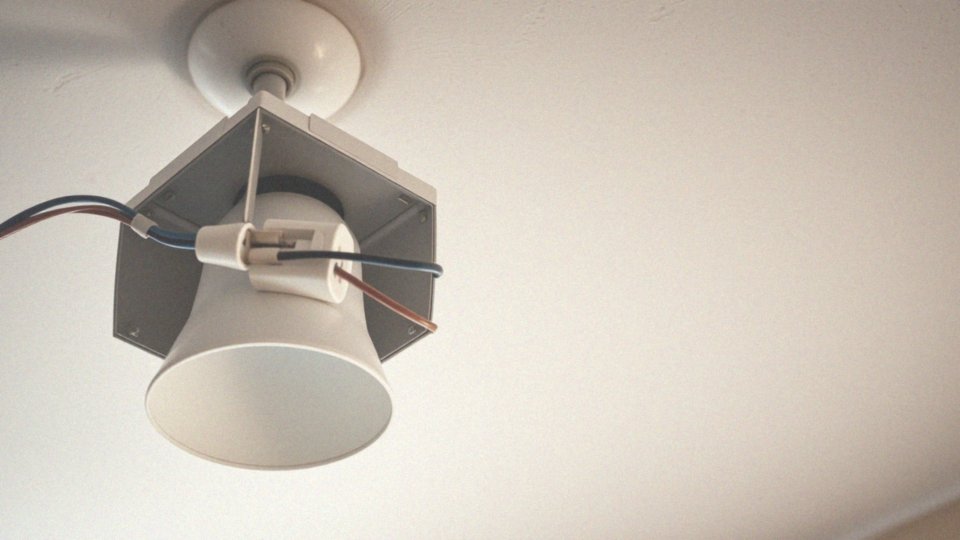

Kiedy warto zastosować kabel dwużyłowy?

Kabel dwużyłowy to świetny wybór dla lamp klasy ochronności II, które nie wymagają uziemienia. Jego konstrukcja opiera się na przewodzie fazowym i neutralnym, co gwarantuje prawidłowe zasilanie. Dzięki niewielkim rozmiarom oraz prostocie instalacji, zyskuje uznanie w domowych systemach oświetleniowych. Wybierając ten kabel, warto zwrócić uwagę na certyfikaty lamp w danym obwodzie, upewniając się, że spełniają normy klasy ochronności II. Taki krok zapewnia użytkownikom dodatkowe bezpieczeństwo, eliminując konieczność podłączania do uziemienia, co znacząco ułatwia montaż.

Kabel dwużyłowy sprawdzi się zarówno w mieszkaniach, jak i w biurach, jednak należy unikać miejsc, gdzie może dochodzić do kontaktu z wodą. W sytuacjach narażonych na wilgoć najlepiej jest korzystać z przewodów z uziemieniem.

Podsumowując, kabel dwużyłowy będzie odpowiedni w przypadku:

1. prostoty konstrukcji obwodu,
2. lamp spełniających normy klasy ochronności II,
3. instalacji z dala od wody.

Przestrzeganie tych zasad znacznie podnosi bezpieczeństwo i komfort korzystania z systemu oświetleniowego.

Co to jest przewód 3-żyłowy i gdzie go stosować?

Przewód 3-żyłowy składa się z trzech istotnych żył: fazowej, neutralnej oraz ochronnej, która pełni funkcję uziemienia. Jest on niezwykle ważnym elementem w systemach oświetleniowych, szczególnie w sytuacjach, gdzie istnieje ryzyko kontaktu z metalowymi obudowami lamp.

Dzięki zastosowaniu takiego przewodu, bezpieczeństwo znacznie wzrasta, ponieważ ogranicza ono ryzyko porażenia prądem, nawet gdy izolacja ulegnie uszkodzeniu. Głównie wykorzystuje się go do podłączeń lamp w instalacjach, które wymagają uziemienia, w tym nowoczesnych systemach LED z metalowymi oprawami.

Przewody te są zaprojektowane do obwodów, gdzie lampa jest obsługiwana jednym wyłącznikiem, co znacząco upraszcza zarówno proces instalacji, jak i codzienną eksploatację. Oprócz tego, przewód ochronny skutecznie odprowadza nadmiar prądu podczas awarii, co redukuje ryzyko wystąpienia niebezpiecznych zdarzeń.

W przypadku instalacji, które nie wymagają stosowania uziemienia, warto zwrócić uwagę na alternatywne rozwiązania, na przykład przewody dwużyłowe.

Jakie są zalety przewodów o przekroju 2,5 mm²?

Przewody o przekroju 2,5 mm² posiadają szereg znaczących zalet, które sprawiają, że cieszą się dużym uznaniem w elektrycznych instalacjach. Przede wszystkim zapewniają:

• wyższą długotrwałą obciążalność, co oznacza, że potrafią przewodzić prąd do 16 A bez obawy o przegrzanie,
• mniejszy spadek napięcia, co ma kluczowe znaczenie podczas dłuższych tras,
• bezpieczeństwo instalacji elektrycznej dzięki efektywnemu odprowadzaniu ciepła w trakcie pracy pod obciążeniem.

Dzięki temu przewody te są idealnym rozwiązaniem do zasilania mocy o dużych wymaganiach, takich jak np. oprawy LED czy oświetlenie w halach produkcyjnych. Wysoka jakość materiałów, najczęściej miedzi, z których te przewody są wykonane, zwiększa ich trwałość i niezawodność. Miedziane przewody są odporne na uszkodzenia mechaniczne oraz korozję, co wydłuża ich żywotność i zmniejsza konieczność wymiany. Zastosowanie tych przewodów w instalacjach oświetleniowych sprzyja również efektywności energetycznej całego systemu, co może prowadzić do niższych rachunków za prąd. Dlatego ważne jest, aby pamiętać o tych walorach przy projektowaniu instalacji elektrycznych, co wpłynie na większy komfort korzystania oraz bezpieczeństwo w każdym obiekcie.

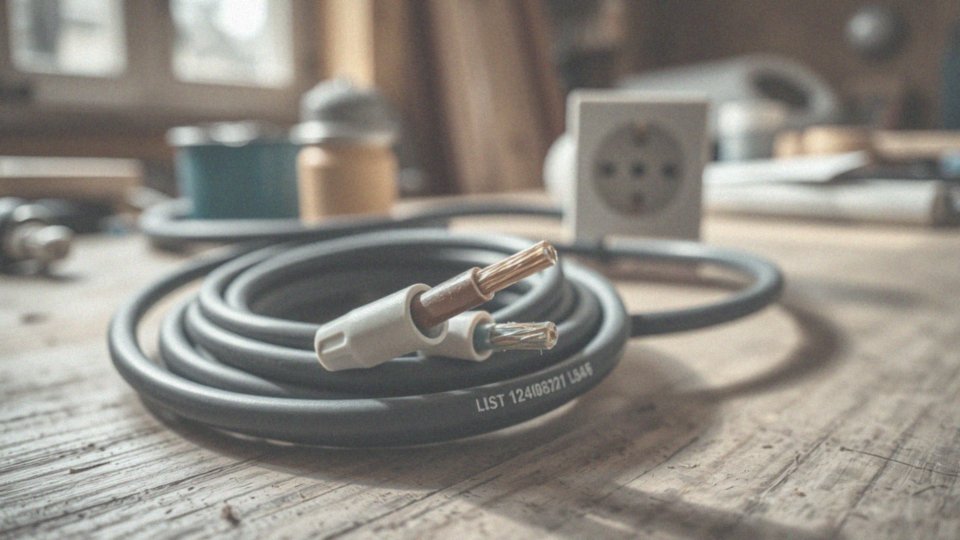

Jakie przewody są odpowiednie do lamp o klasie ochronności II?

Lampy klasy ochronności II, które nie wymagają uziemienia, powinny być podłączone za pomocą przewodów dwużyłowych. Takie kable składają się z:

• przewodu fazowego,
• przewodu neutralnego.

Zapewnia to prawidłowe zasilanie urządzeń. Przewody dwużyłowe są doskonałym wyborem do instalacji oświetleniowych w domach oraz biurach, w miejscach, gdzie nie ma ryzyka kontaktu z wodą. Dzięki nim zyskujemy:

• wyższy poziom bezpieczeństwa,
• łatwiejszy montaż,
• eliminację konieczności uziemienia.

Dobór odpowiednich przewodów ma kluczowe znaczenie dla niezawodności systemu oświetleniowego. Zastosowanie dwużyłowych przewodów w instalacjach lamp LED klasy II pozwala na zapewnienie efektywnego oraz bezpiecznego oświetlenia. Niezwykle istotne jest, aby przewody te spełniały określone normy i posiadały odpowiednie certyfikaty, co dodatkowo podnosi poziom bezpieczeństwa. Dobrze jest pamiętać o ostrożności i starannie wybierać materiały instalacyjne, aby system oświetleniowy działał prawidłowo oraz był trwały.

Co warto wiedzieć o przewodach do taśm LED?

Przewody do taśm LED odgrywają istotną rolę w systemach oświetleniowych, które bazują na technologii LED. Wybierając je, należy zwrócić szczególną uwagę na:

• napięcie taśmy – zazwyczaj wynosi ono 12V lub 24V, chociaż w niektórych przypadkach może sięgać nawet 230V,
• moc lampy oraz długość przewodu, przez który płynie prąd; dla krótkich dystansów minimalny przekrój powinien wynosić 0,75 mm²,
• elastyczność przewodów, zwłaszcza w trudno dostępnych lokalizacjach, gdzie najlepiej sprawdzają się rozwiązania giętkie,
• zapewnienie stabilnego i efektywnego zasilania taśm LED poprzez odpowiednie połączenie z transformatorem,
• rozważenie zastosowania systemów sterujących, które umożliwiają na przykład ściemnianie lub zmianę kolorów.

Nośność przewodów zależy od ich przekroju oraz materiału, z którego zostały wykonane, dlatego w przypadku dłuższych odcinków zaleca się wybór przewodów o większym przekroju. Taki zabieg pomoże ograniczyć straty napięcia oraz zminimalizować ryzyko przegrzewania. Kluczowe jest zatem, aby dobierać przewody zgodnie z wymaganiami technicznymi oraz normami, co przyczyni się do zwiększenia efektywności i bezpieczeństwa całej instalacji oświetleniowej.

Jakie są wymagania dotyczące odporności przewodów na warunki atmosferyczne?

Wymogi dotyczące odporności przewodów na warunki atmosferyczne mają kluczowe znaczenie w kontekście instalacji oświetleniowych, zwłaszcza tych umiejscowionych na zewnątrz. Przewody powinny być zabezpieczone przed wilgocią, aby zapobiec uszkodzeniom i zapewnić bezpieczeństwo ich użytkowników. Odpowiednia izolacja pełni rolę tarczy, chroniąc je przed wodą i korozją. Również odporność na promieniowanie UV jest niezbędna w przypadku instalacji wystawionych na działanie słońca.

Z tego względu warto zainwestować w przewody o klasie ochronności IP65 lub wyższej, które efektywnie zabezpieczają przed:

• pyłem,
• strumieniami wody.

Niezwykle istotne jest także, aby przewody były odporne na zmiany temperatur, co uchroni je przed osłabieniem lub uszkodzeniem w trudnych warunkach pogodowych. Nie można zapominać o potencjalnym ryzyku uszkodzeń mechanicznych, jak:

• przetarcia,
• zgniecenia.

Szczególnie gniazdka ogrodowe powinny wykorzystywać przewody zaprojektowane z myślą o zewnętrznych warunkach, co gwarantuje długotrwałą niezawodność oraz bezpieczeństwo ich stosowania.

Jak zapewnić odpowiednie uziemienie w instalacji oświetleniowej?

Aby skutecznie zapewnić uziemienie w systemie oświetleniowym, kluczowe jest połączenie:

• przewodu ochronnego (PE) z metalowymi elementami opraw,
• przewodu ochronnego z główną szyną uziemiającą w rozdzielnicy.

Stosowanie przewodu ochronnego znacząco podnosi poziom bezpieczeństwa, zabezpieczając przed możliwością porażenia prądem. Na przykład w instalacjach narażonych na przepięcia, uziemienie pełni rolę swoistej bariery ochronnej. Ważne jest, aby przewód został podłączony do zacisku oznaczonego symbolem uziemienia, co ma istotny wpływ na prawidłowe funkcjonowanie systemu. Dokładne uziemienie wpływa na stabilność całej instalacji i pomaga unikać awarii, które mogą być spowodowane niewłaściwym działaniem urządzeń.

W kontekście projektowania instalacji oświetleniowych istotnym aspektem jest także zgodność przewodów z obowiązującymi normami, co dodatkowo zwiększa poziom ochrony.

Regularne przeglądy oraz aktualizacje instalacji są niezbędne, aby zmniejszyć ryzyko wystąpienia zagrożeń. Jeśli pojawiają się wątpliwości, warto skorzystać z pomocy wykwalifikowanego elektryka. Taki specjalista profesjonalnie zajmie się uziemieniem, zapewniając bezpieczeństwo całego systemu.

Jak uniknąć ryzyka pożaru w instalacji oświetleniowej?

Aby zminimalizować ryzyko pożaru w systemach oświetleniowych, kluczowe jest zastosowanie właściwych przewodów. Muszą one charakteryzować się:

• odpowiednim przekrojem,
• obciążalnością.

Użycie niewłaściwych kabli może prowadzić do przeciążeń obwodów, co z kolei może skutkować przegrzewaniem się i pożarem. Ponadto, nie można zapominać o regularnych przeglądach stanu izolacji przewodów, ponieważ uszkodzona izolacja stwarza ryzyko zwarcia. Dodatkowe zabezpieczenia, takie jak wyłączniki różnicowoprądowe, są istotnym elementem ochrony przed zagrożeniami. Standardowe normy wskazują, że minimalny przekrój przewodów w obwodach oświetleniowych powinien wynosić 1,5 mm², co pozwala na obciążenie do około 10 A. W przypadku obwodów o większych mocach warto sięgnąć po kable o przekroju 2,5 mm², co znacznie obniża ryzyko pożaru.

Istotne jest również dopasowanie przewodów do warunków, w jakich będą używane. Na przykład, kable instalowane na zewnątrz powinny być odporne na:

• różnice temperatur,
• działanie czynników atmosferycznych.

Dlatego każda instalacja elektryczna wymaga dokładnego zaplanowania, co wpływa na bezpieczeństwo i zapewnia prawidłowe funkcjonowanie oświetlenia.

Czy kable wykonane z PVC są odpowiednie do wszystkich zastosowań?

Kable PVC cieszą się dużą popularnością dzięki swojej elastyczności oraz odporności na wilgoć, co sprawia, że idealnie nadają się do instalacji wewnętrznych. Niemniej jednak, korzystając z nich na zewnątrz, warto być ostrożnym, ponieważ ekstremalne warunki atmosferyczne mogą prowadzić do ich uszkodzeń.

Wysokie temperatury są szczególnie niekorzystne dla PVC, dlatego w miejscach, gdzie mogą wystąpić skrajne upały, lepiej postawić na kable wykonane z:

• polietylenu,
• gumy,
• które znoszą takie warunki znacznie lepiej.

Podczas planowania elektrycznej instalacji kluczowe jest prawidłowe dobranie przewodów do specyfiki ich użytkowania. Izolacje z PVC są mniej odporne na uszkodzenia mechaniczne, co stawia je w trudnej sytuacji w aplikacjach, gdzie występują czynniki zewnętrzne lub intensywne użytkowanie. Dla takich zastosowań warto rozważyć bardziej wytrzymałe rozwiązania.

W przypadku instalacji uziemiających lub podwójnie uziemiających niezwykle istotny jest odpowiedni dobór przewodów ochronnych. Kable PVC sprawdzają się w warunkach wewnętrznych, ale przy projektowaniu systemów elektrycznych na zewnątrz, gdzie mogą występować wysokie temperatury lub ryzyko uszkodzeń, warto zastanowić się nad bardziej odpowiednimi materiałami.

Jaki kabel do oświetlenia wybrać?

Wybór odpowiedniego przewodu do oświetlenia to złożony proces, który opiera się na kilku istotnych elementach. Ważne jest uwzględnienie:

• typu lamp,
• miejsca montażu,
• specyfikacji dotyczących uziemienia i napięcia.

Zrozumienie charakterystyki instalacji oraz jej późniejszego użytkowania jest kluczowe dla prawidłowego doboru kabli. Przede wszystkim należy określić moc lamp, co umożliwia wybranie kabla o właściwym przekroju.

W tradycyjnych instalacjach oświetleniowych powszechnie stosuje się kable o przekroju 1,5 mm², które są wystarczające dla obciążeń do 2300 W. W przypadku bardziej wymagających systemów, takich jak oświetlenie w halach produkcyjnych czy dużych biurach, lepszym rozwiązaniem będą przewody o przekroju 2,5 mm², zdolne do obsługi prądu do 16 A, co znacznie obniża ryzyko przegrzewania się.

Dla oświetlenia wewnętrznego rekomenduje się użycie przewodów PVC, które wyróżniają się elastycznością oraz odpornością na wilgoć. Natomiast w instalacjach na zewnątrz, które są narażone na trudne warunki atmosferyczne, warto zainwestować w kable miedziane z odpowiednią izolacją, chroniącą je przed wpływem czynników zewnętrznych.

Należy również pamiętać o klasach ochronności, które mają znaczący wpływ na dobór kabli. Lampy klasy II mogą być z powodzeniem zasilane przewodami dwużyłowymi, natomiast w instalacjach wymagających uziemienia niezbędne są kable trójżyłowe. Dlatego też, dążąc do optymalnego wyboru kabla do oświetlenia, należy brać pod uwagę zarówno przewidywane obciążenia, jak i lokalizację instalacji, co zapewni zarówno bezpieczeństwo, jak i efektywność działania systemu oświetleniowego.
